Jak przedłużyć kabel antenowy do telewizora bez pogorszenia odbioru?

Najpierw ustal, jaki przewód przedłużasz

Ten poradnik dotyczy dostępnego odcinka kabla przy telewizorze lub dekoderze. Zanim kupisz przedłużacz, sprawdź, skąd dochodzi sygnał i do którego wejścia trafia. Sam wygląd przewodu lub gwintowanej końcówki nie rozstrzyga rodzaju instalacji.

• Telewizja naziemna DVB-T2: kabel prowadzi od anteny albo gniazda instalacji zbiorczej do wejścia antenowego. Przy odbiorniku często występuje złącze IEC. Własna antena może być pasywna lub mieć wzmacniacz wymagający zasilania.
• Telewizja kablowa: przedłużenie przewodu od wyjścia TV gniazda abonenckiego do telewizora to inna czynność niż zmiana toru doprowadzającego usługi operatora. Kabel może obsługiwać również modem i kanał zwrotny. Nie przerabiaj samodzielnie przyłącza, wyjścia DATA, filtrów ani rozgałęźników operatora; zakres dopuszczalnych zmian uzgodnij z jego obsługą.
• Telewizja satelitarna DVB-S/S2: przy wejściu SAT lub LNB IN zwykle stosuje się złącza F. Przewód przesyła sygnał w innym zakresie częstotliwości niż naziemna telewizja, a zazwyczaj także zasilanie i sterowanie konwerterem lub osprzętem instalacji.

Jeśli telewizor odbiera obraz z dekodera przez HDMI, przedłużenie koncentryka dotyczy połączenia do dekodera. Ustawienia i wskaźniki sygnału sprawdzaj wtedy w dekoderze.

Które rozwiązanie wybrać?

Łącznik nie jest rozgałęźnikiem. Do wydłużenia pojedynczej trasy wybierz połączenie przelotowe. Nie dokładaj rozgałęźnika tylko dlatego, że ma pasujące gniazda: wprowadza podział sygnału i może mieć odmienną drogę przepływu zasilania.

Kabel antenowy 75 omów — jakie parametry sprawdzić?

75 Ω oznacza impedancję charakterystyczną kabla, czyli parametr ważny dla przesyłania sygnałów wysokiej częstotliwości. Nie jest to rezystancja żyły, którą odczytasz zwykłym omomierzem. Pomiar multimetrem nie potwierdzi, że przypadkowy przewód ma właściwą impedancję ani dobre parametry transmisyjne.

Wybierz kabel koncentryczny 75 Ω przeznaczony do odpowiedniej instalacji telewizyjnej. Nie zastępuj go kablem 50 Ω, przewodem audio ani podobnie wyglądającym przewodem bez dokumentacji. Sam napis „4K”, „cyfrowy” czy „do DVB-T2” nie zastępuje danych technicznych.

Długość i tłumienie

Zmierz rzeczywistą trasę, uwzględniając łagodne łuki i niewielki luz przy urządzeniu. Kup odcinek możliwie krótki, ale niewymuszający naprężeń. Nie zostawiaj przypadkowo kilkunastu metrów zapasu tylko dlatego, że taki przewód jest pod ręką.

Tłumienie kabla rośnie wraz z długością i zwykle jest większe przy wyższych częstotliwościach. Porównuj dane producenta dla pasma używanego w swojej instalacji, zwracając uwagę na jednostki, np. dB/100 m. Do strat przewodu dochodzą straty złączy i łącznika. Nie ma jednej maksymalnej długości odpowiedniej dla każdego mieszkania: decydują także poziom i jakość sygnału na początku trasy oraz cały istniejący tor.

Ekranowanie i wykonanie

Ekranowanie kabla antenowego ogranicza przenikanie zakłóceń. Sprawdź deklarowaną klasę lub skuteczność ekranowania w odpowiednim paśmie oraz jakość końcówek. Określenie „potrójny ekran” i gruba powłoka zewnętrzna same nie dowodzą jakości. Słabo osadzony ekran we wtyku może pogorszyć działanie nawet dobrego przewodu.

Przy zasilaniu po koncentryku znaczenie ma również rezystancja żyły i ekranu, ponieważ wpływa na spadek napięcia. Nie oceniaj jej wyłącznie po średnicy zewnętrznej kabla. Przy większej długości sprawdź budowę przewodników i parametry DC w dokumentacji.

Do pokoju wybierz przewód przeznaczony do wnętrz i warunków prowadzenia. Na zewnątrz potrzebna jest odpowiednia odporność powłoki na warunki atmosferyczne oraz zabezpieczenie połączenia zgodne z systemem złączy. Kolor kabla nie potwierdza takiej odporności. Niniejsza instrukcja nie obejmuje prac na dachu ani przebudowy zewnętrznej instalacji antenowej.

Złącze F a wtyk antenowy IEC — jak dopasować końcówki?

IEC, w popularnym wykonaniu telewizyjnym 9,52 mm, łączy się przez wsunięcie. Wtyk ma środkowy bolec, a gniazdo kontakt przyjmujący bolec. Występują różne kombinacje końcówek, więc przed zakupem obejrzyj oba łączone elementy, najlepiej robiąc zdjęcie.

F ma połączenie gwintowane. Typowy wtyk kablowy ma obrotową nakrętkę z gwintem wewnętrznym i środkowy przewodnik pełniący funkcję bolca. Gniazdo F ma gwint na zewnątrz i środkowy kontakt żeński. Dlatego nie rozpoznawaj odmiany tylko po położeniu gwintu.

• Przykład IEC: jeśli obecny przewód kończy się wtykiem IEC, który był wsunięty do telewizora, gotowe przedłużenie z gniazdem IEC od strony tego przewodu i wtykiem IEC od strony TV pozwala połączyć je bez osobnego łącznika.

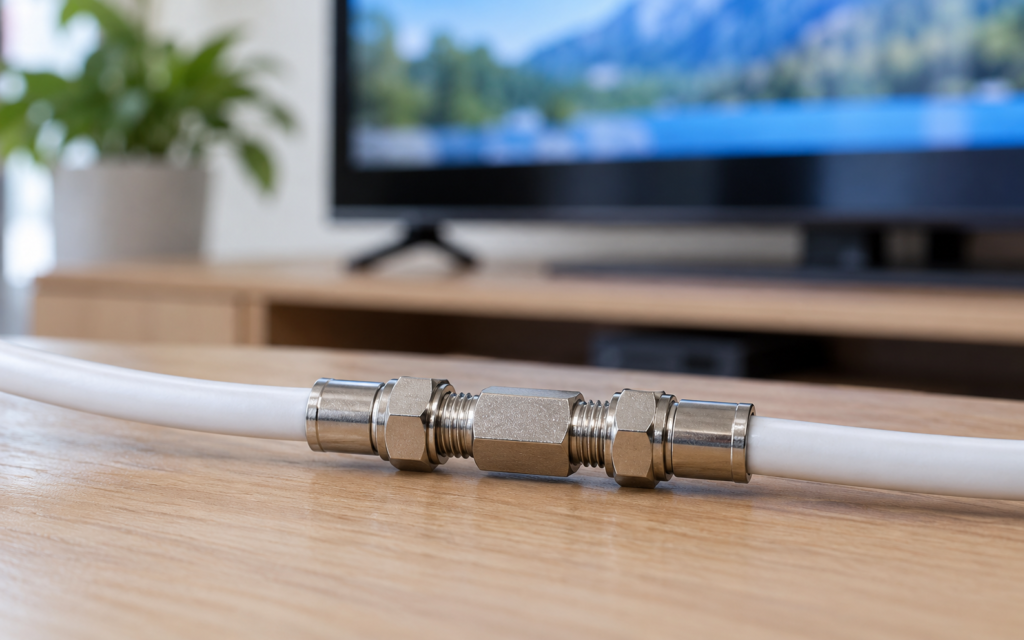

• Przykład F: dwa przewody zakończone wtykami F połączysz łącznikiem F gniazdo–gniazdo, potocznie nazywanym beczką. Drugi koniec nowego odcinka musi pasować do wejścia odbiornika.

Przejście F–IEC może być właściwym elementem instalacji, lecz sam mechaniczny styk nie potwierdza zgodności elektrycznej. Sprawdź pasmo i przepuszczanie napięcia tam, gdzie jest potrzebne. Wybierz prosty układ zamiast kilku przejściówek połączonych szeregowo. Nie wciskaj niepasujących końcówek i nie próbuj nakręcać IEC na F.

Przedłużenie kabla antenowego do telewizora — instrukcja

1. Zapisz stan przed zmianą. Na działającej instalacji sprawdź kilka programów. Zanotuj siłę, jakość i ewentualne błędy z menu odbiornika. W naziemnej telewizji wybierz programy z różnych multipleksów, a w satelitarnej z różnych transponderów. Zapisz też ustawienie zasilania anteny.
2. Dobierz komplet gotowych elementów. Sprawdź rodzaj instalacji, końcówki, impedancję 75 Ω, pasmo, długość i wymagania zasilania. Preferuj jeden dłuższy przewód albo przedłużacz łączony bezpośrednio. Jeśli potrzebujesz łącznika, dobierz go do obu rzeczywistych końcówek.
3. Wyłącz i odłącz zasilanie przed rozłączeniem. Zgodnie z instrukcjami odłącz odpowiedni telewizor lub dekoder oraz zasilacz antenowy od sieci. Sam tryb czuwania może nie wyłączyć zasilania na koncentryku. W instalacji zbiorczej nie otwieraj wspólnych urządzeń; jeśli nie wiesz, jak bezpiecznie odłączyć dany tor, poproś instalatora. Nie pracuj podczas burzy i nie ingeruj w uziemienie, połączenia wyrównawcze ani instalację odgromową.
4. Obejrzyj końcówki i połącz przewody. Sprawdź brak zgnieceń, zabrudzeń, korozji i wygiętych styków. IEC wsuwaj prosto, bez kołysania gniazdem. Nakrętkę F prowadź prosto po gwincie, obracając ją zamiast skręcać cały kabel. Dokręcaj zgodnie z instrukcją urządzenia i złącza; przy wielu domowych odbiornikach wymagane jest dokręcanie ręczne. Nie używaj narzędzi do zwiększania siły ponad zalecenia producenta.
5. Sprawdź stabilność i ułóż trasę. Końcówki mają pewnie trzymać przewód, a połączenie nie może obciążać gniazda. Pozostaw dostęp do łącznika na czas testów. Zadbaj o łagodne łuki i niewielki luz przy odbiorniku.
6. Przywróć zasilanie i porównaj odbiór. Włącz urządzenia w kolejności przewidzianej w instrukcji. Zachowaj wcześniejsze, poprawne ustawienia instalacji. Sprawdź te same programy oraz wskaźniki i obserwuj, czy nie występują przycięcia obrazu albo dźwięku.

Jeśli musisz samodzielnie zamontować końcówkę

Najpierw dopasuj złącze do konkretnego kabla: istotne są m.in. średnica dielektryka, powłoki oraz budowa ekranu. Długości odizolowania, sposób ułożenia folii i oplotu oraz narzędzie wynikają z instrukcji danego złącza. Nie ma jednego wymiaru przygotowania kabla dla wszystkich wtyków F i IEC. Końcówka kompresyjna, zaciskana i samoinstalująca mogą wymagać różnych czynności.

Po przygotowaniu sprawdź, czy żaden drucik oplotu ani fragment folii nie dotyka żyły środkowej. Ekran musi mieć przewidziany konstrukcją kontakt ze złączem, izolator powinien być osadzony we właściwym miejscu, a żyła nie może być nacięta ani wygięta. Usuń luźne druciki. Po montażu sprawdź zamocowanie bez szarpania. Klej i taśma nie zastępują dopasowanego złącza.

Jeżeli umiesz używać multimetru, na samym pasywnym odcinku kabla odłączonym na obu końcach od całej instalacji i wszystkich urządzeń możesz pomocniczo sprawdzić ciągłość żyły, ciągłość ekranu oraz brak zwarcia między nimi. Nie wykonuj pomiaru rezystancji na zasilanym torze. Poprawny wynik nie potwierdza impedancji 75 Ω, ekranowania ani jakości odbioru.

Jak poprowadzić przewód, żeby nie uszkodzić połączenia?

Nie zaginaj kabla ostro za telewizorem, nie przycinaj go drzwiami i nie zaciskaj mocno opasek. Minimalny promień gięcia sprawdź w dokumentacji przewodu. Używaj uchwytów, które nie zgniatają powłoki; nie przebijaj jej zszywką. Nie zostawiaj ciężkiego łącznika wiszącego bezpośrednio na wejściu TV.

Trasę względem instalacji elektrycznej dobierz do zasad i warunków montażu oraz użytego systemu prowadzenia. Nie istnieje jedna odległość właściwa dla wszystkich przewodów i przegród. Nie układaj koncentryka we wspólnej rurze lub puszce z przewodami sieciowymi bez rozwiązania dopuszczającego taki montaż. Uporządkuj trasę i unikaj zbędnego prowadzenia kabla tuż przy zasilaczach oraz ich przewodach.

Jak ocenić jakość sygnału po przedłużeniu kabla?

Siła i jakość sygnału to różne informacje. Siła orientacyjnie opisuje poziom na wejściu, a jakość zależy od sposobu oceny odbioru przez urządzenie. Wysoka siła nie gwarantuje poprawnego dekodowania. Jeżeli dostępne są wskaźniki błędów BER lub parametry MER, interpretuj je zgodnie z opisem odbiornika.

Porównuj wyniki na tym samym telewizorze albo dekoderze, na tych samych programach i przy niezmienionych ustawieniach. Procenty są względne: 70% w jednym modelu nie musi odpowiadać 70% w innym. Nie przeliczaj spadku procentów bezpośrednio na tłumienie kabla.

Obserwuj każdy wybrany program przez kilka minut, także ten, który wcześniej działał najsłabiej. W DVB-T2 sprawdź różne multipleksy; kilka programów z jednego multipleksu nie sprawdza całego pasma. W telewizji satelitarnej przetestuj różne transpondery, a w klasycznej instalacji także obie polaryzacje i pasma. Oceniaj obraz, dźwięk oraz wahania wskaźników.

Spadek wskazania siły przy stabilnej jakości i braku błędów nie musi oznaczać problemu. Nie oznacza też, że połączenie jest bezstratne. Odbiór cyfrowy może długo wyglądać prawidłowo, a po zmniejszeniu zapasu sygnału zacząć się zacinać. Krótki test nie zastępuje pomiaru instalatorskiego, jeśli odbiór już wcześniej był niestabilny.

Pikselowanie obrazu po przedłużeniu przewodu — co sprawdzić po kolei?

1. Nowe połączenie: po bezpiecznym odłączeniu zasilania sprawdź osadzenie końcówek, gwint, stan styków i zamocowanie kabla.
2. Przewód i łącznik: potwierdź impedancję 75 Ω, pasmo pracy i brak zbędnych adapterów. Obejrzyj trasę pod kątem zgnieceń i ostrych zagięć.
3. Zwarcie lub przerwę: przy samodzielnie montowanych końcówkach sprawdź szczególnie druciki ekranu przy żyle środkowej. Po komunikacie o zwarciu LNB lub przeciążeniu zasilania przerwij próby i odłącz urządzenia przed kontrolą.
4. Zasilanie anteny: sprawdź właściwe porty separatora, dotychczasowe ustawienie zasilania odbiornika i przepuszczanie DC przez dodane elementy. Nie testuj przypadkowych napięć ani dodatkowych zasilaczy.
5. Porównanie z poprzednim układem: jeśli możesz zrobić to bez naprężania kabla, odłącz zasilanie i przywróć poprzednie połączenie. Poprawa wskazuje na problem w dodanym odcinku lub na zbyt mały zapas sygnału; sama nie rozstrzyga, która z tych przyczyn występuje.
6. Podmianę i pomiar: wypróbuj sprawny, zgodny gotowy przewód lub łącznik, zmieniając jeden element naraz. Gdy problem pozostaje, zleć ocenę poziomu i jakości sygnału instalatorowi, a w sieci kablowej zgłoś go operatorowi.

Nie zaczynaj od wzmacniacza ani ponownego strojenia. Przedłużenie kabla nie zmienia częstotliwości nadawania. Wyszukiwanie kanałów przy wadliwym połączeniu może jedynie pozostawić niepełną listę. Wzmacniacz nie naprawi zwarcia, przerwy ani złego ekranowania, a przy zbyt wysokim poziomie sygnału może pogorszyć odbiór.
