Podstawy lutowania dla majsterkowicza: jak naprawić przerwany przewód lub wymienić przełącznik
4 min przeczytania
Lampka przerywa po poruszeniu przewodem albo nie reaguje na przełącznik? Najpierw znajdź usterkę, dopiero potem rozgrzewaj grot.
Zacznij od sprawdzenia urządzenia
Ćwicz na lampce z wyjmowanymi bateriami lub bezpiecznym zasilaniem niskonapięciowym. Odłącz zasilanie, wyjmij baterie. Sprawdź przewód, połączenia i przełącznik. Ciągłość mierz wyłącznie bez napięcia; inne elementy obwodu mogą zafałszować wynik, dlatego czasem trzeba odłączyć badaną końcówkę.
Niskie napięcie nie wyklucza dużego prądu zwarciowego akumulatora. Nie lutuj bezpośrednio do ogniw. Ten poradnik pomija instalacje i przewody 230 V, wnętrza zasilaczy oraz pakiety akumulatorowe.
Zanim rozgrzejesz grot
Przygotuj stabilną podstawkę, powierzchnię odporną na temperaturę i okulary do przycinania przewodów. Zapewnij odciąg dymu topnika u źródła oraz wentylację. Odsuń materiały łatwopalne. Odłącz zasilanie; jeśli nie potrafisz wykluczyć niebezpiecznej energii zgromadzonej w urządzeniu, nie otwieraj go. Samo wyjęcie wtyczki nie rozładowuje wszystkich kondensatorów.
Stacja czy lutownica transformatorowa?
Do drobnych połączeń wygodna jest stacja z regulacją temperatury. Transformatorówka szybko się nagrzewa i sprawdza się przy niektórych większych połączeniach, lecz zwykle utrudnia precyzyjną pracę.
| Cecha | Stacja lutownicza | Lutownica transformatorowa |
|---|---|---|
| Temperatura | Regulacja i stabilizacja | Zwykle zależna od czasu grzania |
| Grot | Wybór kształtów | Zwykle pętla drutu |
| Zastosowanie | Drobne połączenia | Także większe końcówki |
Moc to nie temperatura grotu. Liczą się dopasowany grot, stabilność temperatury i sprawne przekazywanie ciepła.
Spoiwo łączy, topnik pomaga
Spoiwo, potocznie „cyna”, tworzy połączenie. Topnik usuwa tlenki podczas grzania i ułatwia zwilżanie, czyli rozpływanie spoiwa po metalu. Drut często ma rdzeń topnikowy.
Używaj małej ilości kalafonii lub topnika żelowego do elektroniki. Żel określa postać, nie skład ani bezpieczeństwo. Nie stosuj kwasów i past hydraulicznych. Pozostałości usuwaj według dokumentacji produktu i wymagań układu; „no-clean” nie oznacza, że czyszczenie nigdy nie jest potrzebne.
Popularne spoiwa bezołowiowe zwykle wymagają więcej ciepła niż cynowo-ołowiowe. Dobieraj ustawienia do stopu i połączenia. Dym pochodzi głównie z topnika, nie jest po prostu „oparami ołowiu”. Przy każdym spoiwie nie jedz przy stanowisku i myj ręce po pracy.

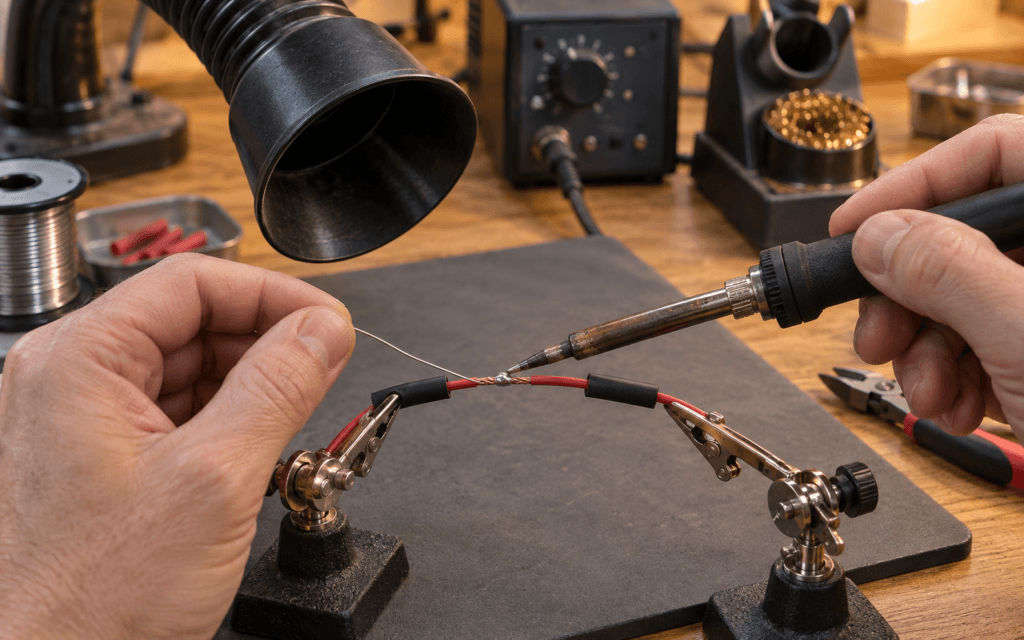

Naprawa przewodu w ośmiu krokach
Wybierz cienki przewód miedziany w nieruchomym odcinku. Przy wtyku lub na ruchomym odcinku lepiej wymienić cały przewód.
- Odłącz zasilanie i oceń zakres uszkodzenia.
- Wytnij uszkodzony fragment. Zdejmij tylko potrzebną izolację, nie nacinając drucików żyły.
- Nasuń koszulkę termokurczliwą przed lutowaniem i odsuń ją od grzania.
- Oczyść i lekko pocynuj grot. Z użyciem właściwego topnika pokryj końcówki cienką warstwą spoiwa, nie zalewając odcinka pod izolacją.
- Zetknij końcówki i unieruchom uchwytem. Ogrzewaj obie powierzchnie, podając spoiwo do połączenia, zamiast przenosić kroplę z grotu.
- Nie poruszaj do zestalenia.
- Obejrzyj lut. Zaizoluj każdą żyłę osobno koszulką, obkurczając ją zgodnie z instrukcją. Zapewnij odciążenie przed szarpaniem i zginaniem.
- Bez zasilania sprawdź ciągłość oraz brak niezamierzonego zwarcia. Potem sprawdź działanie.
Lut usztywnia przewód. Alternatywą jest odpowiednio dobrana złączka zaciskana właściwym narzędziem. Skrętka owinięta samą taśmą nie stanowi trwałej naprawy. Nie cynuj końców pod zwykłe zaciski śrubowe — to inne zastosowanie niż przygotowanie do lutowania.
Przełącznik: wygląd nie wystarczy
Sfotografuj przewody i oznaczenia przed demontażem. Zamiennik z końcówkami lutowniczymi musi pasować mechanicznie, mieć właściwą funkcję, liczbę styków i układ wyprowadzeń. Dobierz napięcie i prąd do obciążenia: oznaczenia AC dotyczą prądu przemiennego, DC — stałego. Nie przenoś obciążalności AC na DC.
Usuń stare spoiwo odsysaczem lub plecionką. Grzej krótko, według instrukcji, bez przegrzewania obudowy. Element na płytce wymaga większej wprawy: wyrywanie nóżek i długie grzanie mogą oderwać pola lutownicze.
Jak rozpoznać wadliwe połączenie?
Kulka zamiast zwilżenia metalu, pęknięcie, ruchomy przewód, odsłonięte żyły lub mostek między stykami wymagają poprawy. Przyczyną bywają brud, tlenki, niedogrzanie, poruszenie podczas stygnięcia albo zła ilość spoiwa. Sam mat nie przesądza o wadzie: prawidłowe luty bezołowiowe mogą mniej błyszczeć.
FAQ — najczęstsze pytania
Czy do nauki lutowania potrzebna jest stacja lutownicza?
Nie jest konieczna. Regulacja temperatury ułatwia jednak naukę.
Czy trzeba dodawać topnik, jeśli spoiwo ma już jego rdzeń?
Nie zawsze. Niewielki dodatek może pomóc przy poprawianiu połączenia, zgodnie z instrukcją produktu.
Czy matowy lut zawsze oznacza złe połączenie?
Nie, wygląd zależy także od stopu. Oceń zwilżenie, stabilność i ciągłość.
Czy lutowanie nadaje się do naprawy każdego przewodu?
Nie, szczególnie w miejscu ciągłego zginania. Często lepsza jest wymiana przewodu lub właściwe zaciskanie.
