Jak rozpoznać rozmiar gwintu śruby? Średnica i skok

Aby ustalić, jak rozpoznać rozmiar gwintu śruby, zmierz jego średnicę zewnętrzną i skok, czyli odległość między sąsiednimi wierzchołkami mierzona wzdłuż osi śruby. Rozmiar klucza opisuje łeb, a nie gwint. Nawet dwie śruby o podobnej średnicy mogą wymagać różnych nakrętek.

Co oznaczają M8 i M8 × 1,25?

W oznaczeniu M8 × 1,25 litera M wskazuje gwint metryczny ISO, liczba 8 oznacza średnicę nominalną 8 mm, a 1,25 — skok w milimetrach. Średnica nominalna to wymiar przypisany danemu rozmiarowi; odczyt suwmiarki nie musi być mu dokładnie równy. M8 nie oznacza klucza 8 mm.

W typowym oznaczeniu metrycznym pominięcie skoku oznacza zwykle skok zwykły dla danej średnicy. Samo M8 odpowiada więc M8 × 1,25. Długość śruby jest osobnym parametrem: zazwyczaj mierzy się ją od powierzchni pod łbem do końca, a przy łbie stożkowym — razem z łbem. Oznaczenia gwintów śrub nie zastępują informacji o długości i wykonaniu elementu.

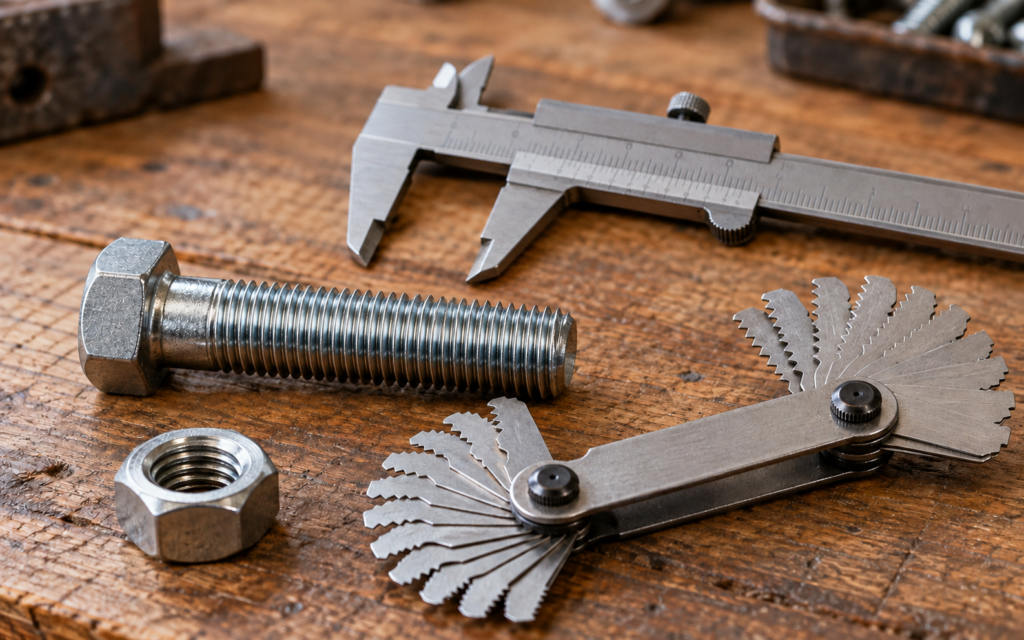

Jak zmierzyć gwint śruby suwmiarką?

Usuń brud i luźną rdzę szczotką lub ściereczką, bez zeszlifowywania metalu. Sprawdź czystość szczęk i wskazanie zera po ich zamknięciu. Obejmij gwint szczękami do pomiarów zewnętrznych, na wierzchołkach po przeciwnych stronach śruby. Mierz w poprzek osi, nie ukośnie i nie na gładkim trzpieniu. Domknij szczęki lekko, bez siłowego ściskania.

Powtórz pomiar w kilku miejscach i po obróceniu śruby. Omiń początek z fazą oraz zgniecione zwoje. Wynik nieco poniżej nominalnych 8 mm może odpowiadać M8: znaczenie mają dopuszczalne odchyłki wykonania i stan wierzchołków. Zużycie oraz ubytki korozyjne zmniejszają odczyt, a osad, zadziory i powłoki mogą go zwiększać lub utrudniać pomiar.

Pomiar gwintu suwmiarką pomaga wytypować rozmiar. Nie określa klasy tolerancji ani pełnej zgodności gwintu z normą. Jeśli odczyty są rozbieżne lub śruba jest silnie skorodowana, nie zaokrąglaj wyniku automatycznie do najbliższego M.

Jak sprawdzić skok gwintu?

Grzebień do gwintów

Grzebień do gwintów to zestaw listków z ząbkami o określonym rozstawie i profilu. Przyłóż wybrany listek wzdłuż osi śruby do kilku kolejnych zwojów. Ząbki powinny pasować jednocześnie na całej sprawdzanej długości, bez widocznych szczelin i kołysania. Obejrzyj dopasowanie pod światło. Nie wciskaj listka; jeśli pasuje tylko miejscami, sprawdź inny skok lub rodzinę gwintu.

Odczytaj oznaczenie listka: w zestawie metrycznym wskazuje ono skok w mm, a w calowym zwykle TPI. Grzebień pomaga rozpoznać skok i profil, lecz nie jest sprawdzianem potwierdzającym tolerancję wykonania.

Awaryjny pomiar kilku odstępów

Bez grzebienia zmierz linijką lub suwmiarką odległość wzdłuż osi między pierwszym a wybranym dalszym wierzchołkiem, obserwowanymi po tej samej stronie śruby. Podziel długość przez liczbę odstępów. Między 11 kolejnymi wierzchołkami jest 10 odstępów. Jeśli odcinek ten ma 12,5 mm, skok wynosi 12,5 ÷ 10 = 1,25 mm.

Pomiar wielu odstępów ogranicza wpływ błędu odczytu, ale nie usuwa go. Przy krótkiej śrubie, drobnym gwincie i startych wierzchołkach trudno wyznaczyć końce odcinka. Traktuj wynik jako wskazówkę; niepewny skok potwierdź wzornikiem lub u specjalisty.

Typowe gwinty metryczne: tabela skoków zwykłych

Tabela obejmuje skoki zwykłe gwintów metrycznych ISO. Nie oznacza, że każda śruba danej średnicy ma taki skok.

Gwint zwykły i drobnozwojny — ta sama średnica, inne dopasowanie

Gwint drobnozwojny ma mniejszy skok niż zwykły dla tej samej średnicy. Nakrętka M10 o skoku 1,5 mm nie pasuje do śruby M10 × 1,25: rozstaw zwojów jest inny, choć średnica nominalna pozostaje taka sama. Drobniejszy gwint nie jest zawsze mocniejszy ani lepszy; wybór zależy od konstrukcji połączenia.

Gwint metryczny czy calowy?

W gwintach calowych rozstaw często opisuje TPI, czyli liczba zwojów na cal długości osiowej. Przeliczenie to skok w mm = 25,4 ÷ TPI. Przykładowo 20 TPI odpowiada 1,27 mm. UNC i UNF to rodziny zunifikowanych gwintów calowych, odpowiednio zwykłych i drobnozwojnych, o kącie profilu 60°.

Istnieją też inne rodziny, np. Whitwortha z kątem 55°. Sam przeliczony skok nie identyfikuje gwintu: trzeba sprawdzić średnicę i profil, czyli kształt zarysu zwojów. Oznaczenia gwintów rurowych nie odpowiadają bezpośrednio ich zmierzonej średnicy zewnętrznej.

Jak dobrać nakrętkę do śruby: kolejność i przykład

Oczyść → zmierz średnicę → sprawdź skok → porównaj oznaczenia → potwierdź dopasowanie. Uwzględnij też rodzinę gwintu i kierunek jego skrętu.

Przykład: nieopisana śruba ma około 7,9 mm średnicy, a odcinek obejmujący 10 odstępów między wierzchołkami mierzy 12,5 mm. Średnica i skok gwintu wskazują na M8 × 1,25. Potwierdź skok listkiem metrycznym 1,25 oraz próbą ze zwykłą nakrętką o znanym oznaczeniu. To przykład identyfikacji, nie uniwersalny próg oceny wymiarów.

Na czystym, nieuszkodzonym gwincie ustaw nakrętkę prosto i nakręcaj ją palcami przez kilka kolejnych zwojów. Przerwij przy wyraźnym oporze; nie używaj klucza. Wejście na jeden lub dwa zwoje nie potwierdza zgodności. Gwint lewy wymaga przeciwnego kierunku obrotu. Nakrętka samohamowna stawia celowy opór, więc nie nadaje się do takiej samej oceny jak zwykła nakrętka.

Najczęstsze pomyłki i granice domowego pomiaru

Błędy to dobór według łba lub klucza, pomiar uszkodzonego początku, dzielenie przez liczbę wierzchołków zamiast odstępów oraz mylenie podobnych średnic metrycznych i calowych. Opór nakrętki jest sygnałem do zatrzymania próby. Przy niejednoznacznym wyniku potrzebny jest właściwy wzornik, a do kontroli zgodności wykonania — odpowiedni sprawdzian lub specjalista.

Zgodność gwintu nie potwierdza przydatności zamiennika. Liczą się także klasa wytrzymałości, długość, kształt łba, materiał i wymagania producenta. Przy hamulcach, zawieszeniu oraz kołach dobieraj śruby według specyfikacji producenta, nie na podstawie samego pomiaru.
