Suwmiarka dla początkujących — jak mierzyć i odczytywać?

Suwmiarka dla początkujących pomaga zmierzyć śrubę, rurę i deskę. Wynik zależy jednak od czystości powierzchni, ustawienia szczęk i docisku. Sprawdź, jak mierzyć średnicę, grubość i głębokość.

Suwmiarka dla początkujących — poznaj części narzędzia

W typowej suwmiarce duże szczęki obejmują przedmiot z zewnątrz: mierzą grubość i średnicę zewnętrzną. Mniejsze szczęki rozsuwa się wewnątrz otworu. Wysuwany z prowadnicy pręt lub listwa to głębokościomierz.

Suwmiarka elektroniczna czy noniuszowa? Elektroniczna pokazuje liczbę na ekranie, więc odczyt jest szybki. Łatwo jednak pomylić jednostki lub przypadkowo zmienić zero. Noniuszowa nie potrzebuje baterii, ale wymaga odczytania dwóch podziałek. Noniusz to pomocnicza podziałka suwaka.

Rozdzielczość nie jest dokładnością. Krok wyświetlania 0,01 mm oznacza zmianę wskazania o jedną setną milimetra, nie gwarancję tak małego błędu. Parametry sprawdzaj w dokumentacji modelu; wynik zależy też od warunków pracy.

Przygotowanie i zerowanie suwmiarki

Mierz tylko nieruchome elementy, po zatrzymaniu maszyny i zabezpieczeniu jej przed uruchomieniem. Nie przykładaj suwmiarki do obracającego się wiertła, wału ani przedmiotu w tokarce.

1. Oczyść narzędzie i przedmiot z pyłu oraz opiłków. Zadziory, czyli wystające pozostałości po obróbce, mogą udawać właściwą krawędź.
2. Delikatnie domknij duże szczęki. Sprawdź ich styk i płynność przesuwu suwaka.
3. W wersji elektronicznej wybierz mm. Przy czystych, prawidłowo zamkniętych szczękach ustaw zero zgodnie z instrukcją modelu. Otwórz je i zamknij ponownie, kontrolując wskazanie.
4. W wersji noniuszowej sprawdź pokrycie zera noniusza z zerem skali głównej. Niezgodność po oczyszczeniu wymaga dalszej kontroli.

Zerowanie nie prostuje szczęk i nie usuwa ich zużycia. Nie zastępuje też sprawdzenia wskazań na odpowiednich wzorcach wymiaru. Gorący przedmiot pozostaw do ostygnięcia.

Jak mierzyć suwmiarką średnicę i grubość?

1. Rozsuń duże szczęki. Umieść przedmiot między płaskimi powierzchniami pomiarowymi, możliwie blisko prowadnicy, jeśli kształt na to pozwala.

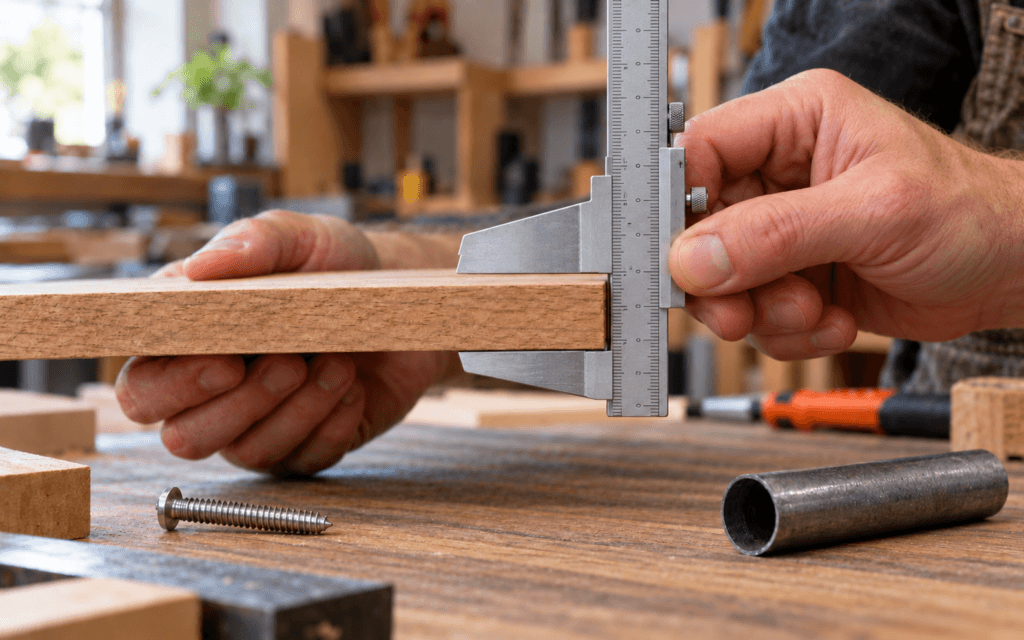

2. Przy desce ustaw kierunek przesuwu suwaka prostopadle do mierzonych powierzchni. Szczęki mają przylegać do przeciwległych stron.
3. Przy walcu ustaw kierunek pomiaru prostopadle do jego osi. Szczęki powinny dotykać przeciwległych stron w tym samym przekroju, bez skręcenia narzędzia.
4. Dosuń szczękę do lekkiego kontaktu i odczytaj wynik. Otwórz narzędzie, ustaw ponownie i powtórz pomiar z podobnym dociskiem.

Pomiar średnicy suwmiarką powtórz po obróceniu przedmiotu i w innym miejscu długości. Pomiar grubości suwmiarką wykonuj w kilku punktach deski.

Średnica wewnętrzna rury: traf w środek przekroju

Wsuń mniejsze szczęki do czystego otworu, poza fazę, czyli ukośnie ściętą krawędź. Rozsuń je lekko do kontaktu ze ściankami. W przekroju prostopadłym do osi rury szukaj rozstawu przechodzącego przez środek: przesunięcie na bok daje krótszą cięciwę zamiast średnicy.

Delikatnie zmieniaj położenie w tym przekroju, szukając największego rozstawu, ale nie przechylaj narzędzia wzdłuż osi rury — skos zawyża wynik. Oba punkty styku powinny być na tej samej głębokości. Powtórz pomiar w kilku kierunkach, aby sprawdzić owalność.

Zadziory i grubość końcówek szczęk utrudniają pomiar małych otworów. Przy niewłaściwym styku użyj innego narzędzia. Zmierzona średnica nie musi odpowiadać nominalnemu oznaczeniu rury, np. DN.

Pomiar głębokości suwmiarką

Oprzyj powierzchnię bazową na końcu prowadnicy stabilnie na płaskiej krawędzi zagłębienia. Wysuwaj głębokościomierz prostopadle do tej powierzchni, aż delikatnie dotknie dna. Utrzymuj pełne oparcie bazy; nie przechylaj suwmiarki i nie wciskaj końcówki w materiał.

Usuń wióry z dna. Przy dnie stożkowym po wiertle wynik zależy od miejsca kontaktu i kształtu końcówki. Nierówne dno również daje różne odczyty. Bez miejsca na końcówkę, podparcia bazy lub odpowiedniego zasięgu pomiar może być niewiarygodny.

Jak odczytać suwmiarkę?

Na ekranie sprawdź jednostkę mm. Minus przy zwykłym pomiarze wymiaru powinien skłonić do kontroli zera i trybu pracy. Może oznaczać, że wyzerowano narzędzie przy rozsuniętych szczękach. Przy porównywaniu minus oznacza wymiar mniejszy od odniesienia.

W suwmiarce noniuszowej odczytaj pełne milimetry na skali głównej przed zerem noniusza. Następnie znajdź kreskę noniusza pokrywającą się z kreską skali głównej. Przykład dla działki 0,05 mm: zero noniusza minęło 12 mm, a pokrywa się siódma kreska po zerze. Wynik: 12 + 7 × 0,05 = 12,35 mm. Dla innej działki obliczenie trzeba odpowiednio zmienić.

Patrz na podziałkę na wprost. Patrzenie z boku powoduje paralaksę, czyli pozorne przesunięcie kresek, które utrudnia wybranie właściwej.

Trzy ćwiczenia: śruba, rura i deska

1. Śruba

Zmierz średnicę zewnętrzną gwintu przez wierzchołki zwojów, prostopadle do osi śruby. Sama średnica nie rozstrzyga rozmiaru gwintu: trzeba znać także skok, czyli odległość między sąsiednimi zwojami, oraz system gwintu.

2. Rura

Zmierz średnicę zewnętrzną i wewnętrzną przy tym samym końcu. Dla okrągłej rury o współśrodkowych powierzchniach grubość ścianki wynosi orientacyjnie (średnica zewnętrzna − średnica wewnętrzna) / 2. Przy 20 i 16 mm otrzymasz 2 mm. Przy owalności lub mimośrodowości, czyli przesunięciu środka otworu, wynik nie pokazuje lokalnej grubości ścianki.

3. Deska

Sprawdź grubość w kilku oznaczonych miejscach, omijając zadziory i stosując lekki docisk. Do ćwiczenia głębokości wybierz zagłębienie z płaskim dnem. Jeśli odczyty w jednym punkcie są podobne, ale między punktami różne, przyczyną może być kształt deski. Duży rozrzut w jednym miejscu wymaga ponownej kontroli ustawienia, czystości i nacisku.

Podsumowanie

Suwmiarka dla początkujących daje użyteczne wyniki, gdy zachowasz kolejność: oczyść, sprawdź zero, ustaw prostopadle, lekko dosuń i powtórz. Różne miejsca przedmiotu nie muszą dawać identycznych wskazań.
